设备介绍

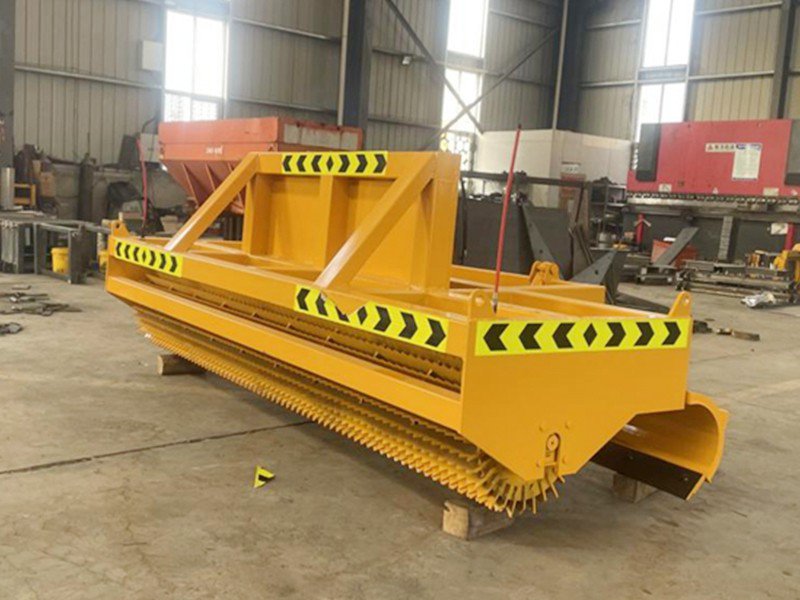

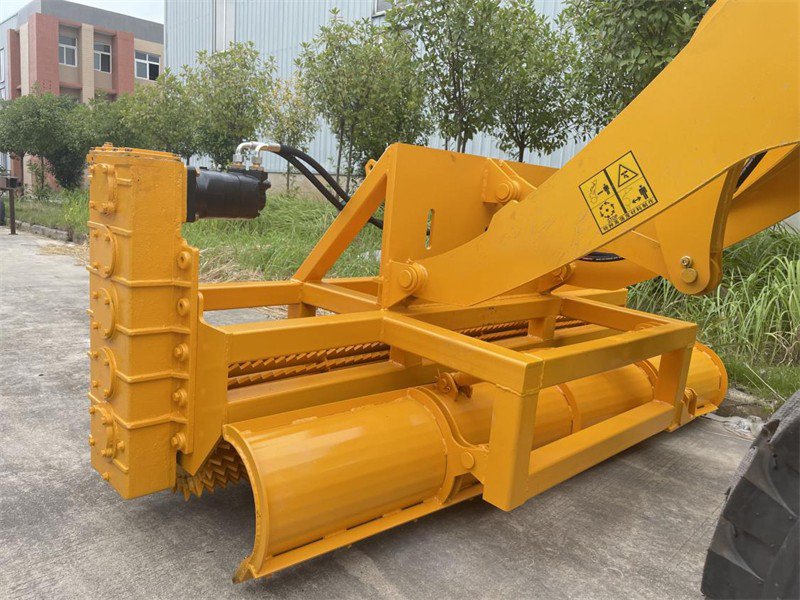

　　设备适用于道路上的压实雪、冰雪混合物的破碎、收集、侧排。设备主要由破碎系统、收集侧排系统、机体连接系统通过机架组合在一起。

　　前部的破碎系统由镂空设计的耐磨合金钢旋弧斜齿破冰轮组成， 破冰轮在作业过程中可以根据路面的凸凹不平上下浮动，破碎冰雪层彻底且不损伤路面。

　　后部收集侧排系统由**的收集铲组成，作业过程中收集铲可以根据路面的凸凹不平上下浮动，收集冰雪彻底无残留。收集侧排系统可以手动换向，将破碎后的冰雪排出到右侧或者左侧。同时收集铲遇到路面障碍物时收集铲可以**自动向后翻转避障，不会造成设备损伤。

　　机体连接系统主要将装载机与设备连接，本设备采用三点连接方式，连接稳定可靠。

　　功能介绍

　　托挂转场式碎冰机为 500 耐磨钢二次碾压旋弧斜齿碎冰； 适宜挂接≤50km/h 以下车辆配套使用；

　　碎冰齿材质：优于或者等同 500 耐磨合金钢； 碎冰齿形式：旋弧斜齿焊接方式；

　　碎冰辊结构：采用镂空设计，不夹雪，双重二次碾压，工作无死角；

　　碎冰辊构浮动方式：每对碎冰辊同时浮动， 碎冰辊安装形式：轴头防转动把接固定;

　　碎冰辊减震方式：单片钢板**滑槽滚动阻尼限位装置（非弹簧机构，弹簧过力易断裂损坏或渗油）；

　　工作方式：采用剪刀臂运动原理，前后碎冰辊处于开合收拢状态， 工作时，**压力使剪刀臂展开，阻尼反向力使剪刀臂收拢，前后排两组碎冰辊同时浮动，解决了单排辊浮动调整范围小，碎冰不彻底的问题；

　　连接方式：前后剪刀臂与上置架体共用同个叠合铰接点，成为前后剪刀臂的运动轴心；

　　排列方式：前后排碎冰辊沿前后剪刀臂的开合端自然有序的错位排列，双重剪切，切削冰雪碎块，碾压和往复作业，全覆盖，工作无死角；

　　碎冰机转场时电液控胶轮落下，碎冰轮升起后，具有托挂转场功能，不伤害路面，到做业指定位置后，胶轮升起，碎冰轮落地辊动时， 随路面浮动碎冰；

　　碎冰机转场是根据吊车工具原理设计，具有液压支腿保护装置防止外力撞击、刮碰而弯曲折断；

　　加压方式：机械加压，软着陆，不破坏路面，压力可调，故障率低；

　　设备组成：架体，碎冰辊组、碎冰辊剪刀连接臂、阻尼限位装置； 每组碎冰辊为≥4 口重力轴承，抗压能力强，免维护。

　　设备特点

　　1、 安装焊接直齿破冰轮，破碎压实雪效率更高。

　　2、 破冰轮轴承采用内置轴承而非轴承座，更加可靠、稳定。

　　3、 设备具备破碎、收集、侧排功能，单机作业便可将路面冰雪破碎侧排到路边。

　　4、 机械式结构，无液压电气系统，结构简单可靠。

　　5、 设备表面采用静电喷涂工艺漆面处理，具备更强的耐盐、耐腐蚀能力。
